圓錐破碎機
應用范圍: 機制砂、砂石料場、混凝土制砂、干粉砂漿、電廠脫硫等
適用物料: 鵝卵石、河卵石、花崗巖、玄武巖、青石、石灰石
產品品牌: 秦星機械
設備產地: 河南鄭州
13838391568
圓錐破碎機介紹
圓錐破碎機簡稱圓錐破,廣泛應用于砂石料場、混凝土制砂、干粉砂漿、建筑垃圾、機制砂、電廠脫硫等行業中,用于破碎中等和中等以上硬度(350兆帕以下)的各種礦石和巖石,如方解石、石灰石、花崗巖、河卵石、白云石、青石、玻璃、水泥熟料、鐵礦石等。
圓錐式破碎機性能特點
高性能破碎腔型與高破碎頻率的結合,使得圓錐式破碎機處理能力大大提高,又由于采用了層壓破碎原理,故破碎產品多為立方結構,極大程度上減少了針片狀物料。圓錐式破碎機結構簡單,便于操作,維護,排料口調整方便快捷,檢修時省時省力,特別是襯板易于快速更換,減少了停機時間。
在不可破異物通過破碎腔或因某種原因機器超載時,圓錐破碎機彈簧保險系統實現保險,圓錐破碎機排礦石增大。異物從圓錐破碎機破碎腔排出,如異物卡在排礦口使用清腔系統,使排礦繼續增大,使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下,排礦口自動復位,圓錐破碎機恢復正常工作。圓錐破碎機系列破碎機分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種,可根據用戶不同需求選購。
圓錐破碎機結構組成
1、由于有保險裝置,大大減少了停機時間。
2、機體為鑄鋼結構,在重載部位設置有加強筋。
3、含調整器,可快速調整破碎出料粒度的大小。
4、更高的產能,更好的質量。
5、內部結構密封性能好,可有效的保護設備免受粉塵及其他小顆粒的侵害。
6、使用壽命較長,適用性強。
7、具有完整的潤滑系統,當有溫度過高或有流速過慢時將自動關閉。
8、提供彈簧式保護裝置。
9、本機結構緊湊,生產效率高,采用碗形軸承具有較高的精度儲備,并采用集中稀油潤滑系統,當需要調整排料口大小時可啟動液壓站通過推動缸進行調整,當不能破碎物料進入破碎腔時,彈簧安全裝置能保護設備不受破壞。
10、本機采用潤滑脂密封方式,可避免因操作不當引起水油混合的現象,當密封件磨損,由于彈簧的作用,可自動補償,仍然使密封件附合,繼續起到密封功能,當密封件磨損約為1/4-1/3原厚度時,就必須調換密封件。

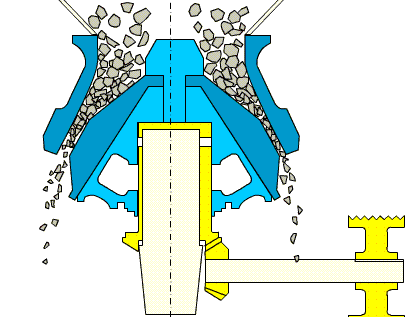

圓錐破碎機工作原理
圓錐式破碎機工作時,電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使圓錐破碎壁時而靠近,時而離開固裝在調整套上的扎臼壁表面,使礦石在破碎腔內不斷受到沖擊,擠壓和彎曲作用而實現礦石的破碎。
圓錐破碎機技術參數
規格 | 型號 | 破碎錐大端直徑 (mm) | 較大給料尺寸 (mm) | 排料口寬度 (mm) | 處理能力 (t/h) | 電動機功率 (kw) | 總重量(t) | 外形尺寸(長×寬×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
